北京电信通的线路，LAN口配置的是电信通的公网IP，WAN口则配置为电信通上游设备的局域网IP。

以下教材，是电信通拨号电信通的场景

---------------------------------------------------------    百为VPN 服务端配置   ------------------------------------------------------------

使用百为路由在电信通场景，搭建VPN服务。服务端有以下注意事项：

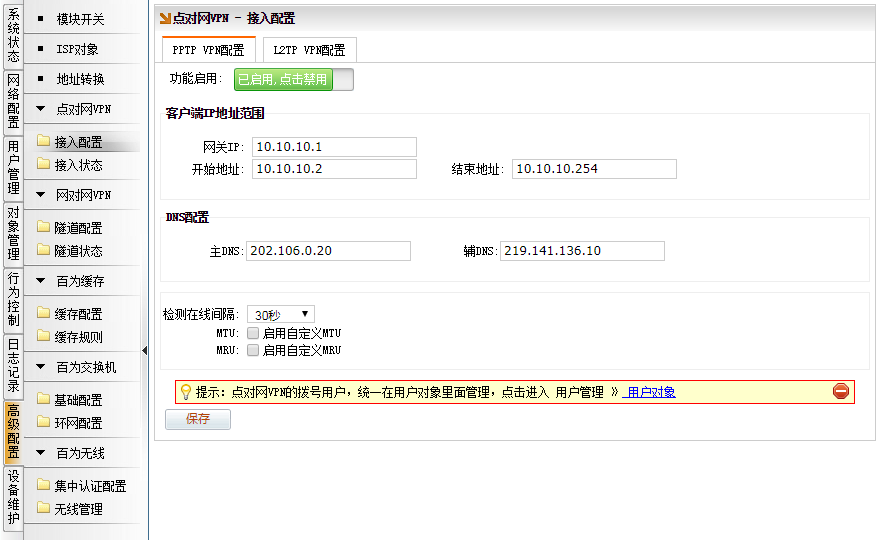

* 启用PPTP VPN 服务

[高级配置]→[点对网VPN]→[PPTP VPN配置]

配置如下图所示，打开功能开关，填入VPN分配的地址池（VPN地址池切勿跟本网吧的内网，以及跟对方网吧的内网冲突，分配私网IP地址）

DNS 配置（提供什么运营商资源给对方VPN客户端用 ，就填写对应的运营商的DNS）

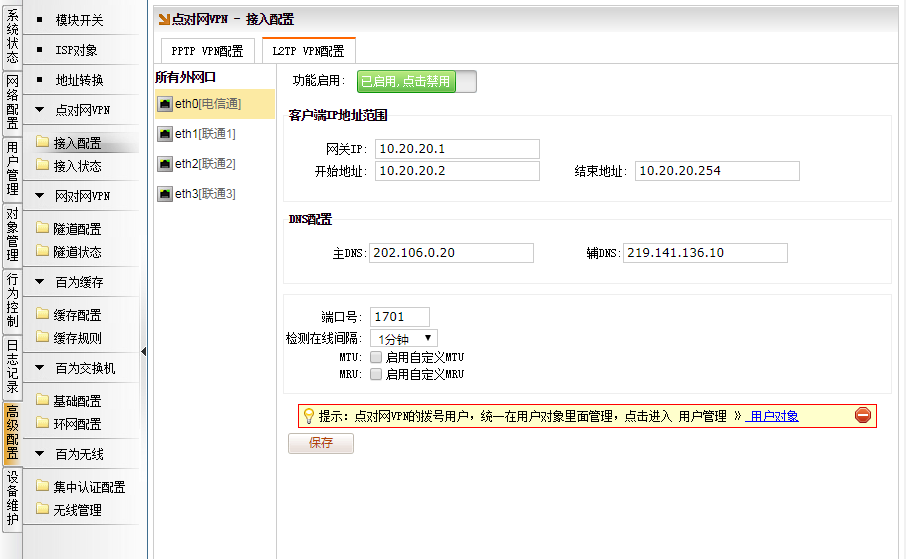

* 启用L2TP VPN 服务

[高级配置]→[点对网VPN]→[L2TP VPN配置]

配置如下图所示，打开功能开关，填入VPN分配的地址池（VPN地址池切勿跟本网吧的内网，以及跟对方网吧的内网冲突，分配私网IP地址）

DNS 配置（提供什么运营商资源给对方VPN客户端用 ，就填写对应的运营商的DNS）

注意：百为路由的L2TP服务基于WAN口开启的，介于电信通的WAN口是个电信通上游的局域网IP。

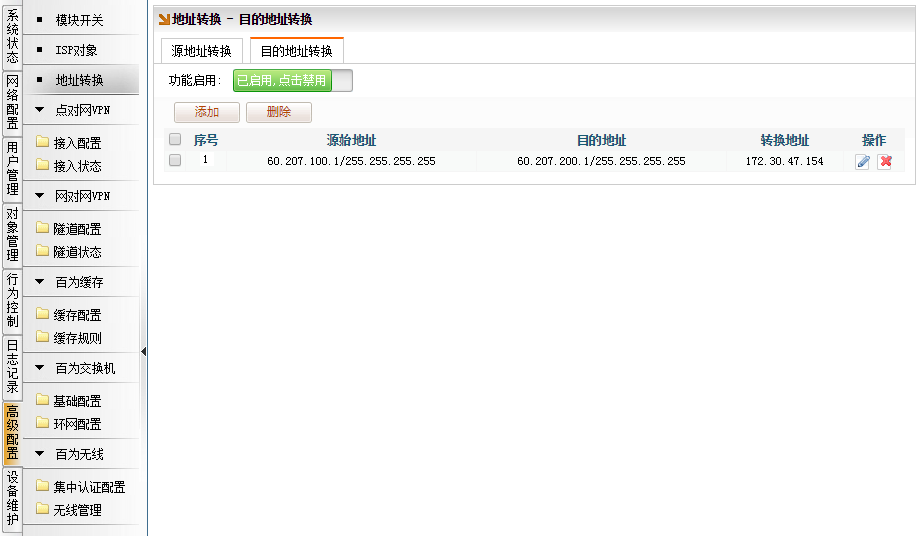

需要做地址转换，配置如下图所示

[高级配置]→[地址转换]→[目的地址转换]

比如：60.207.100.1 是对方的的网吧的公网IP（VPN客户端）

          60.207.200.1 是本网吧的公网IP （VPN客户端）

          172.30.47.154  是本网吧的接电信通的口的WAN口的私网IP

由于百为的L2TP服务是建立于172.30.47.154基础上。

需要配置目的地址转换规则，当对方VPN，拨号到本网吧的 60.207.200.1后，转给 172.30.47.154

对VPN拨号过来的地址，做NAT

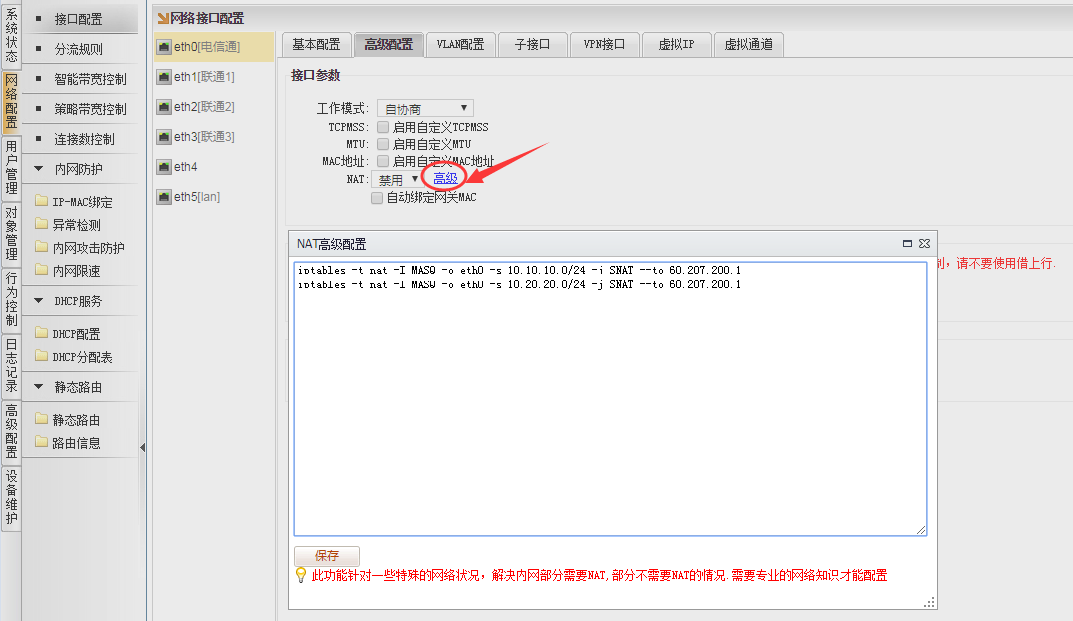

[网络配置]→[接口配置]，选择电信通的接口，比如eth0，进入[高级配置]

点击 “高级”

编辑框填入

iptables -t nat -I MASQ -o eth0 -s 10.10.10.0/24 -j SNAT --to 60.207.200.1

iptables -t nat -I MASQ -o eth0 -s 10.20.20.0/24 -j SNAT --to 60.207.200.1

以上命令，表示对VPN的网段，从eth0出口的，做源地址转换，转成 60.207.200.1 的公网IP上网

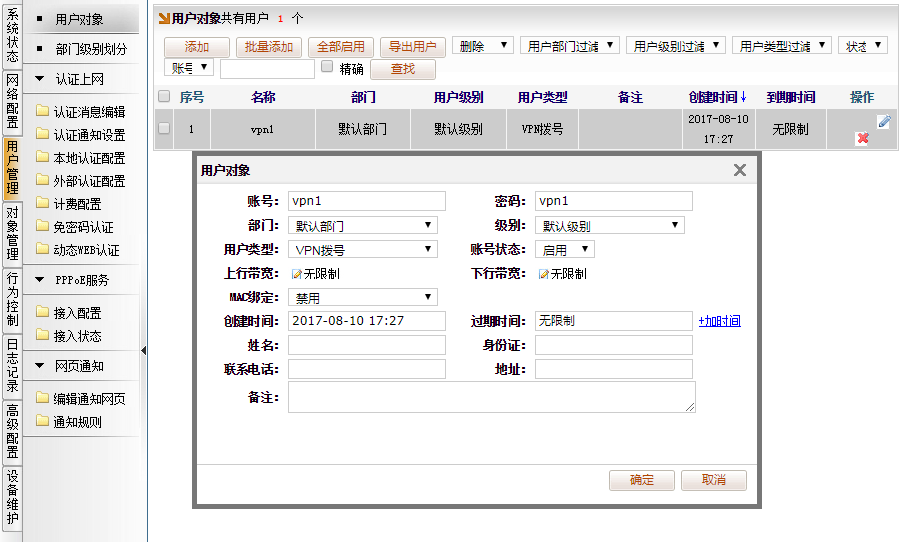

[用户管理]→[用户对象]，添加用户，选择用户类型“VPN拨号”，自定义账号名和密码。

--------------------------------------------------    百为VPN 客户端端配置   -------------------------------------------------------

使用百为路由在电信通场景，WAN口添加VPN客户端。VPN客户端有以下注意事项：

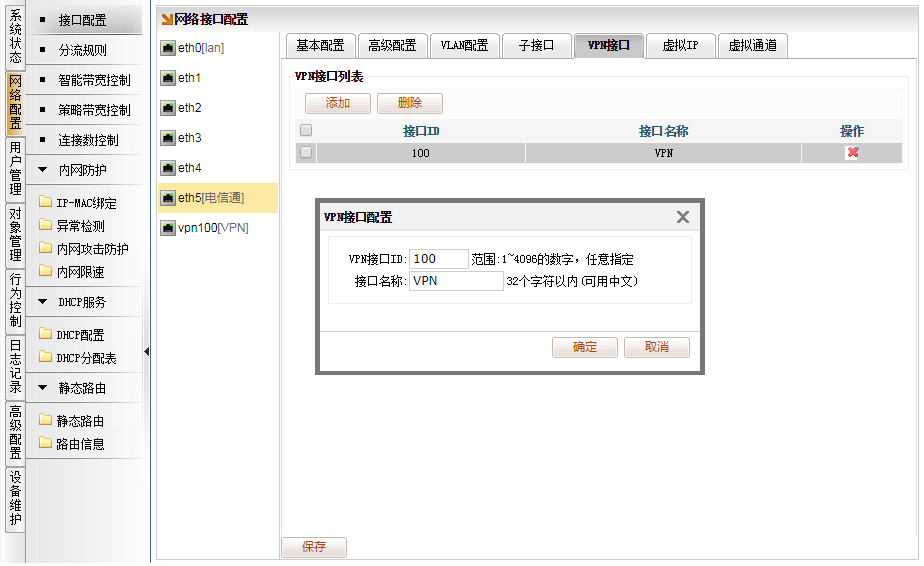

[网络配置]→[接口配置]，选择电信通的接口，比如eth5，点击“VPN接口”

添加，自定义个VPN ID ，接口名称自定义。

添加后，左边栏会显示出所添加的VPN接口。

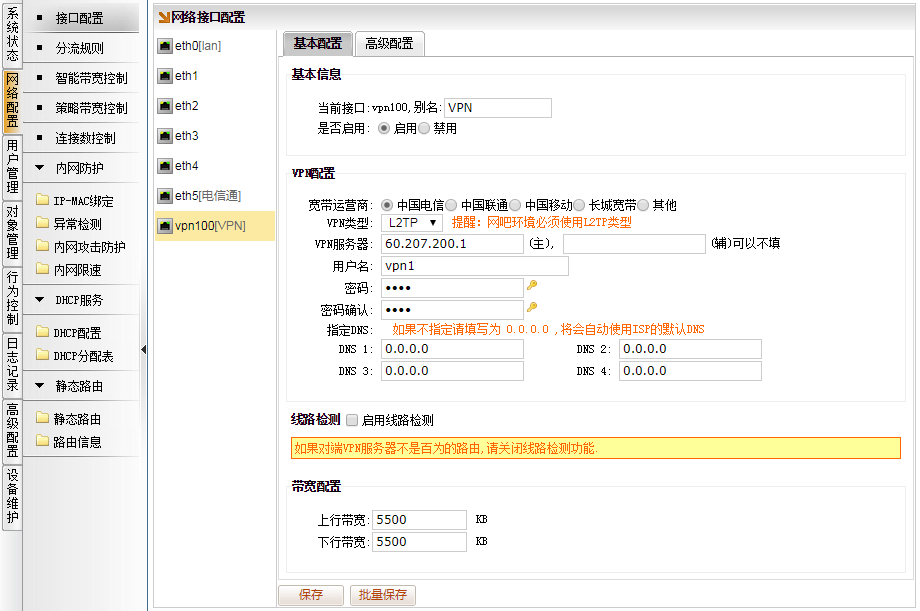

[网络配置]→[接口配置]，选择VPN的接口，比如vpn100，点击“基本配置”

以 L2TP服务为例，VPN 类型选择 L2TP ，VPN服务器 填入VPN服务端的电信通公网IP，并填入VPN服务端所创建的VPN 账户、密码。点保存

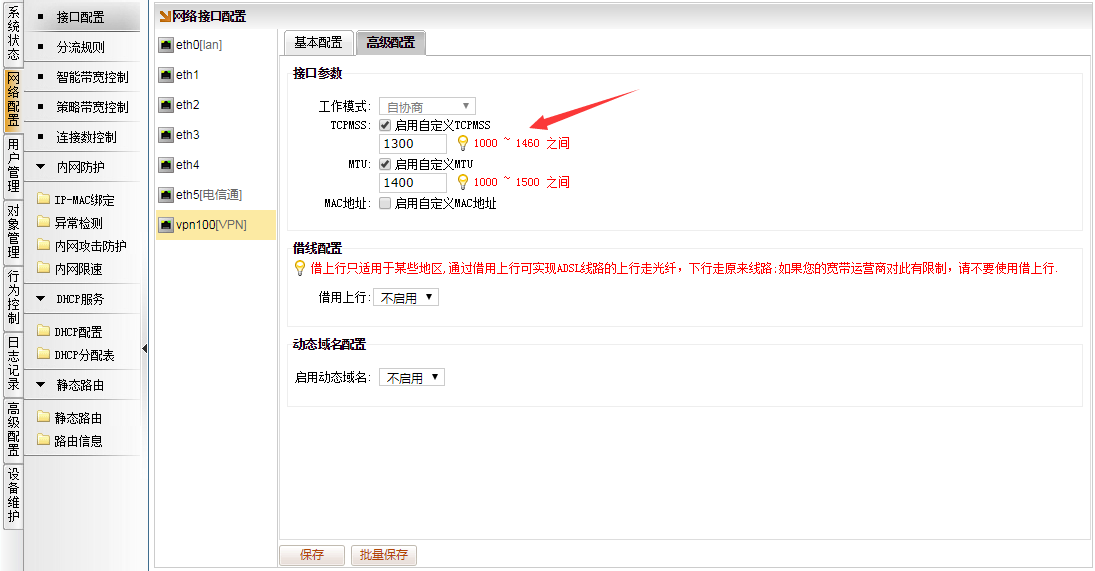

[网络配置]→[接口配置]，选择VPN的接口，比如vpn100，点击“高级配置”

TCPMSS 建议值 填写1300； MTU建议值 填写 1400  点保存

注意：百为路由的L2TP服务基于WAN口开启的，介于电信通的WAN口是个电信通上游的局域网IP。

需要做地址转换，配置如下图所示

[高级配置]→[地址转换]→[源地址转换]  （有别于VPN服务端，此处是做源地址转换）

比如：60.207.100.1 是本网吧的公网IP（VPN客户端）

          172.30.59.22 是本网吧的接电信通的口的WAN口的私网IP

这个规则的用途，通过源地址转换后，VPN客户端的网吧，以60.207.100.1 的IP去拨号VPN服务端

通常这个规则不用特殊去配置，百为路由授权认证，更新。部署前期已经配置该规则，以上只做讲解
