百为路由网对网VPN

说明：百为路由网对网VPN服务，是为两个独立的网络，建立VPN隧道，实现两个内部之间资源互访。

要求：

• 两个内网的网段，不能一样。比如一边的内网是192.168.0.1---192.168.0.255 （192.168.0.0/24），另一边则不能为0网段，比如用1网段，192.168.1.1---192.168.1.255 （192.168.1.0/24）

• 必须使用百为路由作为网关

• 作为服务端需要有公网IP

举例应用场景：

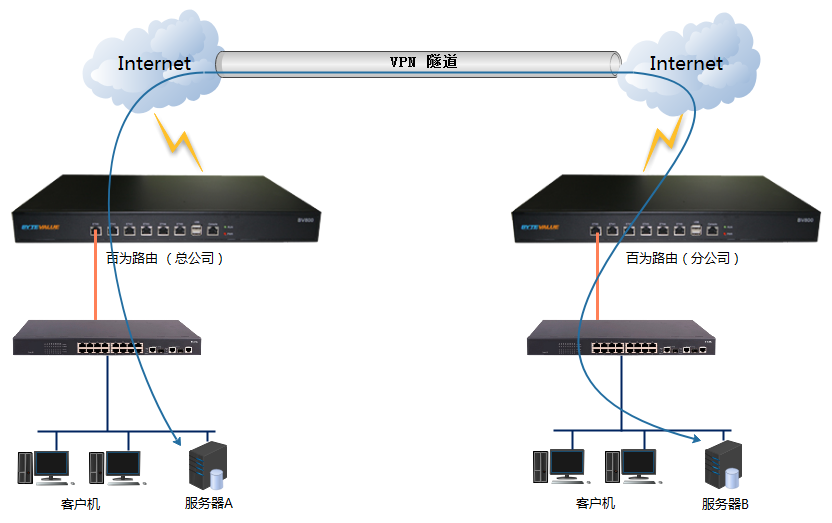

      总公司内部有服务器A，分公司内部有服务器B，服务器A,B均不对外提供服务，总公司的内网为192.168.0.xxx，服务器A为192.168.0.200；分公司的内网为192.168.1.xxx，服务器A为192.168.1.200。要求总公司内部人员能直接访问192.168.1.200，分公司内部的人员能直接访问192.168.0.100。拓扑图如下：

网对网VPN服务端的配置

[高级配置]→[网对网VPN]→[隧道配置]

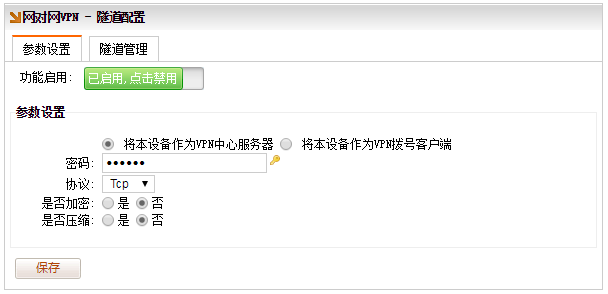

[参数设置]，选择 “将本设备作为VPN中心服务器” ，自定义密码，加密与压缩均选择 “否” 。

备注：“加密” 和 “压缩” 仅软路由以及BV890 以上型号支持

[隧道管理]，添加，自定义隧道名称和隧道ID，填入VPN客户端的内网网段，比如填写 192.168.1.0 ，掩码 255.255.255.0

注意，隧道名称和隧道ID必须服务端和客户端，配置一致

网对网VPN客户端的配置

[高级配置]→[网对网VPN]→[隧道配置]

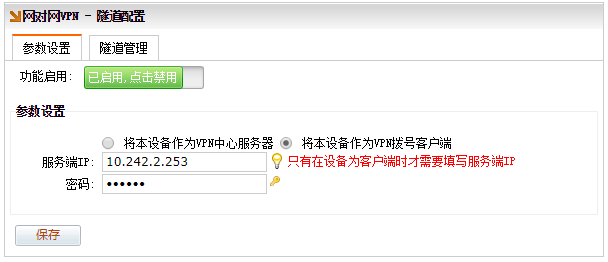

[参数设置]，选择 “将本设备作为VPN拨号客户端” ，填入VPN服务端的IP，填入与服务端一样的密码。

[隧道管理]，添加，填入与服务端一样的隧道名称和隧道ID，填入服务端的内网网段，比如填写 192.168.0.0 ，掩码 255.255.255.0

隧道成功建立后，可在VPN服务端、客户端，在[高级配置]→[网对网VPN]→[隧道状态]，看到建立的连接，如下图所示：

-------------------------------------------------------------------------------------------------------------------------------------------------------------

注意：百为路由的网对网VPN，默认是用第一个WAN口与之相互建立VPN隧道，比如eth1 eth2 eth3 均为WAN口，则eth1为第一个WAN口，网对网VPN使用该口建立连接

建议注意部署的初期，如果有要求指定某个WAN口来建立VPN隧道，先行调整WAN口的顺序。或者是在 [设备维护]→[系统设置]→[其他选项]，将更新线路选择，选择为指定的WAN口。
