举例 TL-SG2005

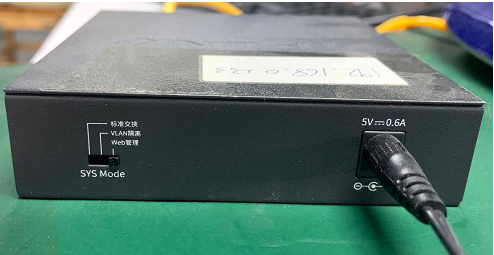

1、将该交换机，配置为Web管理模式 。默认登录地址是 192.168.0.1

2，连接Port 5（Uplink口）登录到交换机，可以将连Port 5网口到交换机，或者是单机直连

3，登录到交换机Web页面
默认登录地址是 192.168.0.1 ，建议修改为其他不冲突的IP，避免与直连的网络冲突。（多数光猫内置的IP是 192.168.0.1 或者是 192.168.1.1）

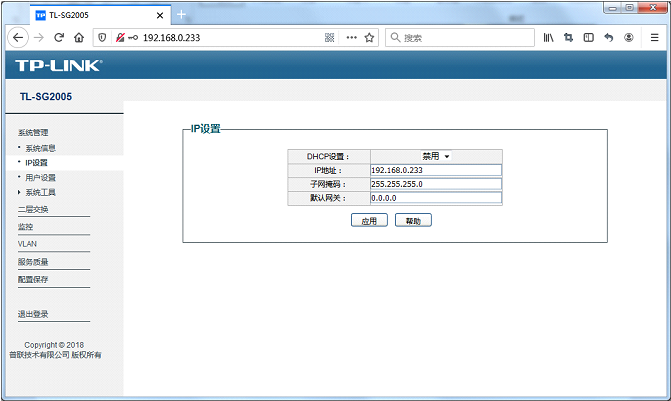

此处教材，已修改为192.168.0.233 ，并登录该IP进行配置

4，启用802.1Q协议VLAN

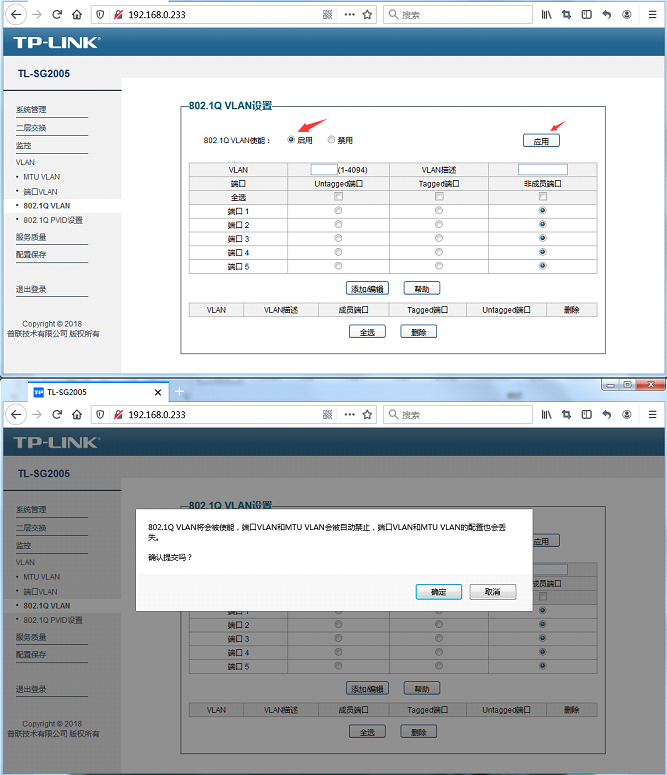

[VLAN] → [802.1Q VLAN] ，选择“启用”，点击应用，再点击确定提交。

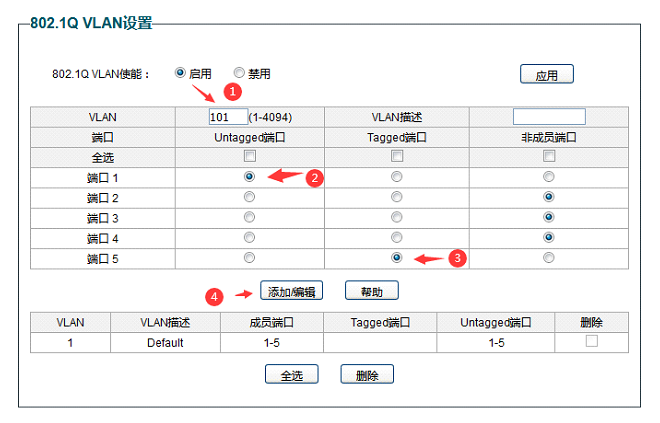

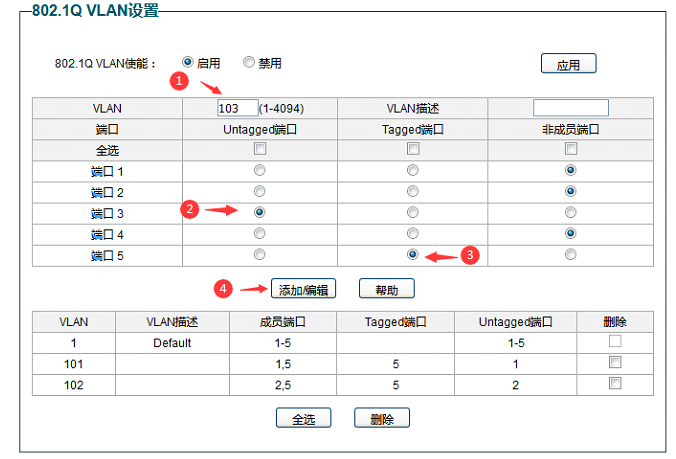

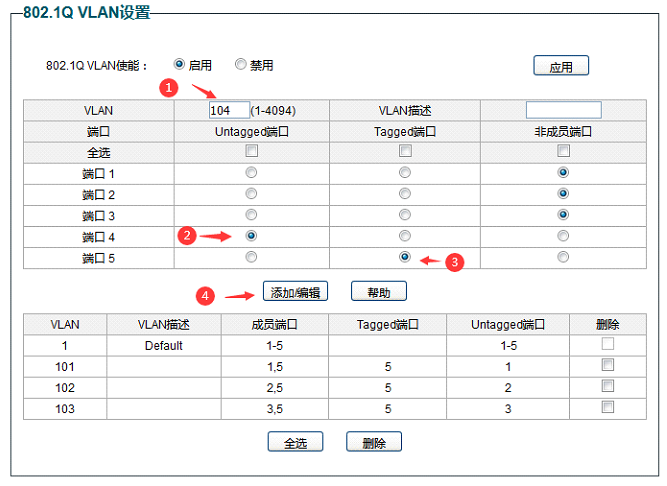

5，添加VLAN 101 ，关联端口1和端口5，端口1为Untaged端口 ，端口5为Tagged端口。2，3，4 端口为非成员端口。

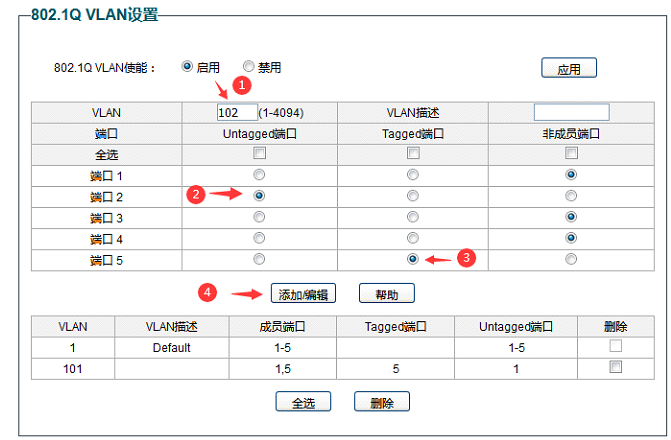

6，添加VLAN 102 ，关联端口2和端口5，端口2为Untaged端口 ，端口5为Tagged端口。1，3，4 端口为非成员端口。

7，添加VLAN 103 ，关联端口3和端口5，端口3为Untaged端口 ，端口5为Tagged端口。1，2，4 端口为非成员端口。

8，添加VLAN 104 ，关联端口4和端口5，端口4为Untaged端口 ，端口5为Tagged端口。1，2，3 端口为非成员端口。

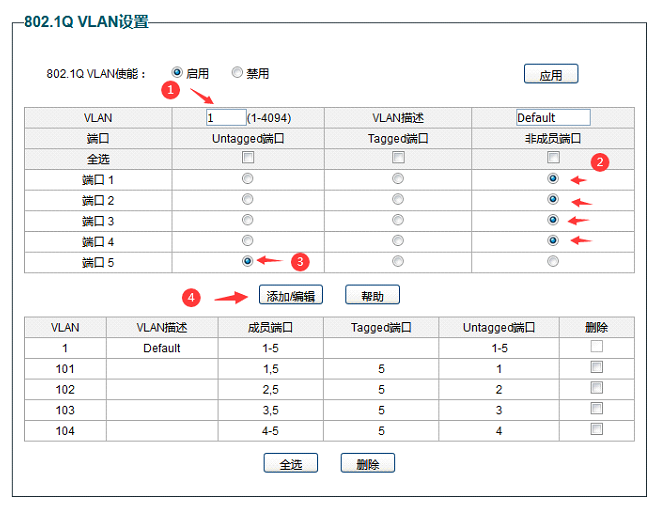

9、修改VLAN 1，端口5为Untagged端口。1，2，3，4 端口为非成员端口。

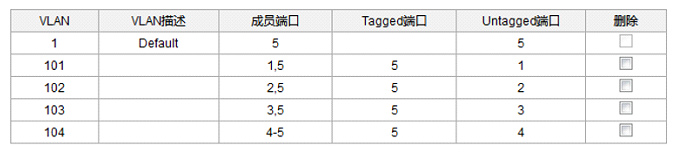

正确的VLAN配置效果，如下图

 通常交换机的管理页面隶属于VLAN 1 ,把端口5加入为vlan 1 的成员，并设置为Untagged。

 如此一来，以为登录该交换机的web页面，可直连端口5来登录

10，配置802.1Q协议PVID设置

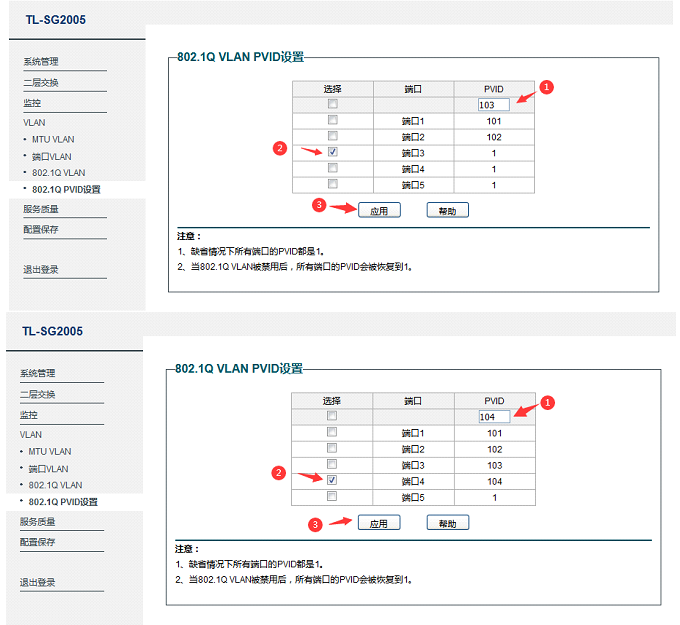

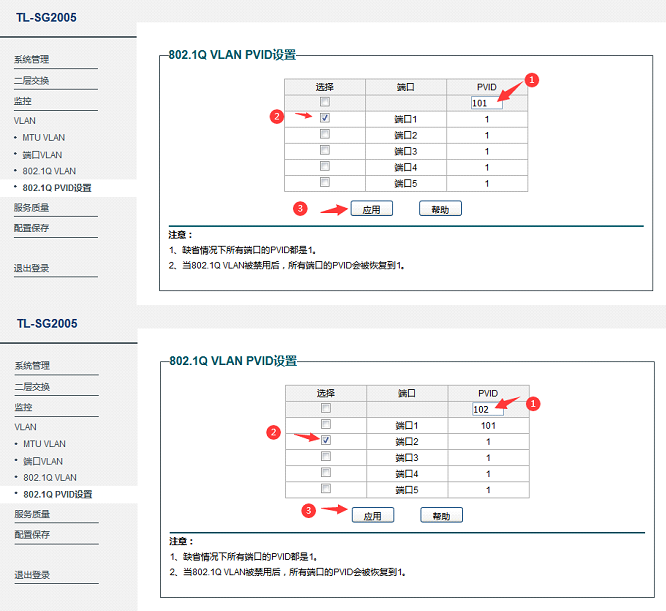

[VLAN] → [802.1Q协议PVID设置]，分别配置
端口1，PVID 101
端口2，PVID 102
端口3，PVID 103
端口4，PVID 104

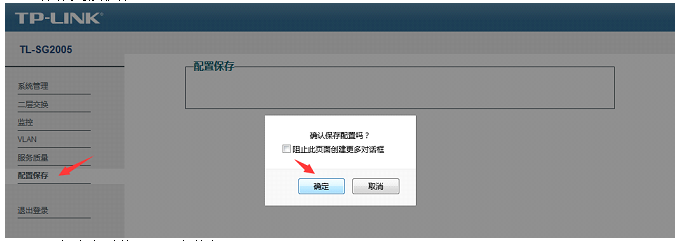

11，保存交换机配置

12，百为路由对接VLAN交换机

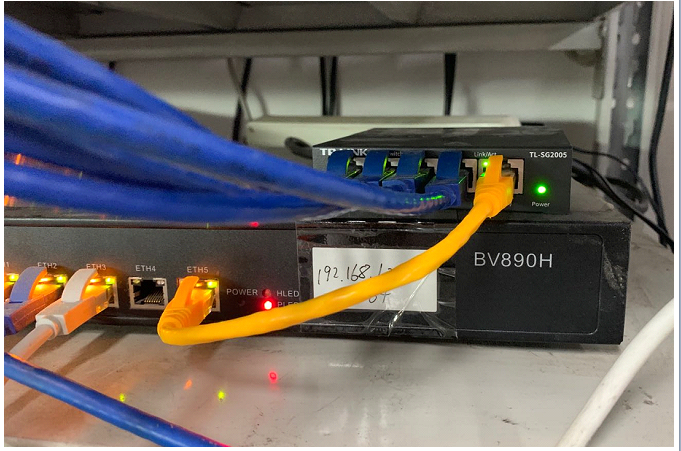

比如挑选百为路由eth5 用来扩展VLAN，路由eth5 连接VLAN交换机端口5。端口1---端口4，分别连接光猫

13，配置路由eth5

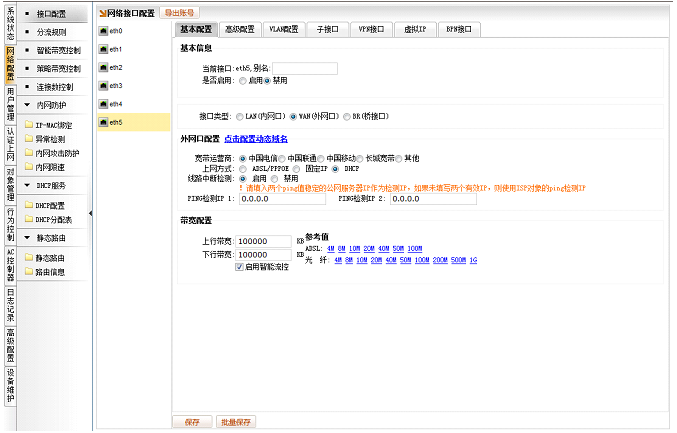

可将eth5设置为禁用，如下图所示
（禁用eth5主要是因为eth5出来的数据，不带tag）

14，创建VLAN101---VLAN104

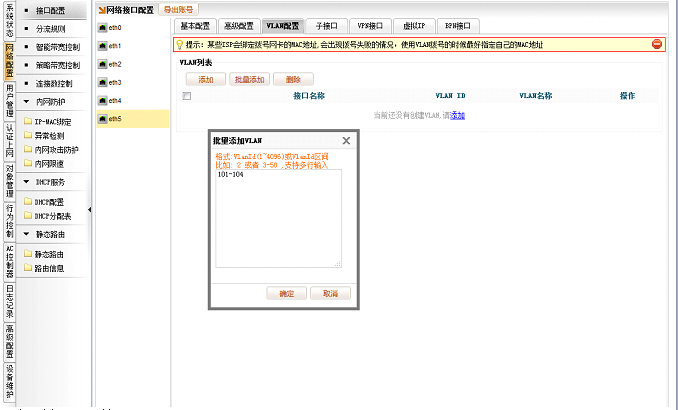

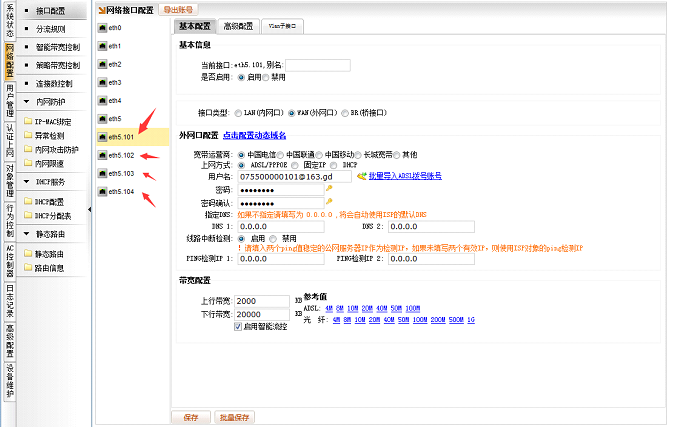

[网络配置]→[接口配置]→[eth5]→[VLAN配置]，点击批量添加，输入101-104，点击确定

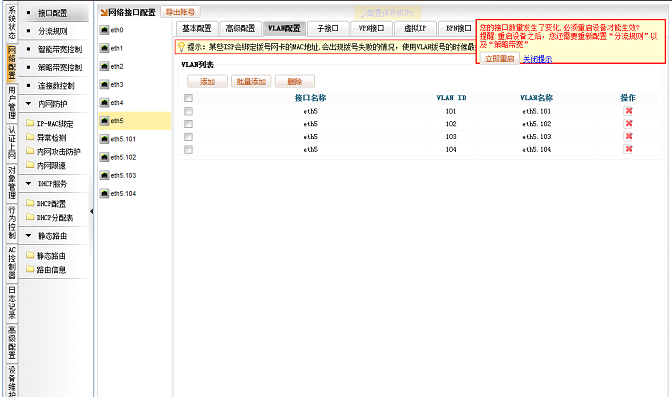

添加后如下图所示
（添加  或者 删除  VLAN接口，需要重启才生效）必须重启路由才会生效！！！！！！！！！

15，配置路由VLAN接口相应的宽带账号
比如 宽带账号 075500000101@163.gd 属于光猫A ，光猫A就需要插在VLAN交换机的 端口1上（端口1 属于VLAN101）
在百为路由的eth5.101 ，配置启用接口，并填入该宽带账号信息

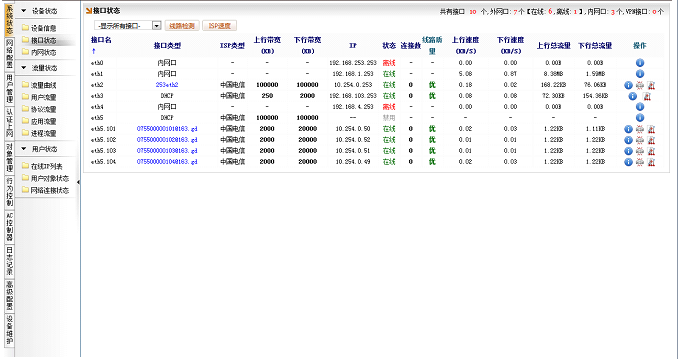

16，检查接口状态下的VLAN扩展口是否正常拨号上

完成。
