百为智能流控路由器

                                  快速使用手册

                                   版本:VER 3.11

二、配置路由器上网

1、配置LAN口

路由所有网口，默认配置为LAN口模式，修改LAN口IP，不需要修改接口类型。[网络配置]→[接口配置]，选择要配置的网口，直接修改 IP 地址。比如修改 eth0 的 IP 地址为

192.168.0.254，直接填写IP地址“192.168.0.254”，点击保存。

备注：有些用户需要在一个 LAN 口使用连续多个网段，比如 eth0 口需要配置掩码： 255.255.252.0，由于eth1、eth2、eth3、eth4、eth5默认为192.168.1.1、192.168.2.1 ......，修改eth0的掩码为255.255.252.0之前，需要把eth1、eth2、eth3、eth4、eth5，先修改为别的网段的IP，比如172.16.1.xxx、172.16.2.xxx、172.16.3.xxx ......

2、配置WAN口

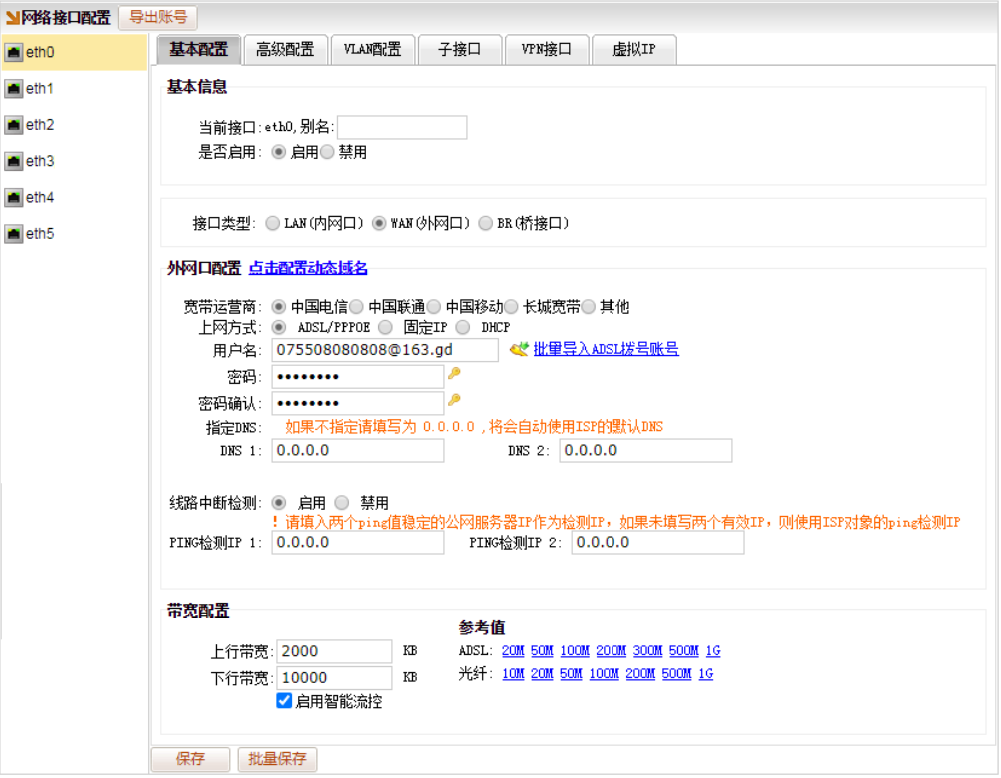

[网络配置]→[接口配置]，选择要配置的网口,修改接口类型为“WAN(外网口)”，比如选择 eth4修改接口类型为“WAN(外网口)”，并配置好外网信息，如下图所示

2.1、上网方式——根据实际情况，选择上网方式

l  ADSL/PPPOE:填入宽带账号和密码

l  固定IP：填入运营商提供的IP、掩码、网关及DNS

l  DHCP:直接插入运营商提供的线路，获取IP

2.2、线路中断检测——Ping检测（114DNS,腾讯官网，阿里DNS,百度DNS），如果连续ping不通，高延迟，并且没有数据互通，将视为线路异常。当质量为差的时候，拨号尝试重拨，DHCP 尝试重新获取，固定IP则离线处理。离线的线路，不参与负载。多线路环境，建议启用线路中断检测，个别线路离线了才能自动切换。

备注：成都和重庆专网线路不能勾选（无法进行检测）；个别专线，如果运营商禁ping ，也不能启用线路检测。

PING检测IP：默认0.0.0.0，表示使用内置的IP（114DNS,腾讯官网，阿里DNS,百度DNS）进行检测。如当地DNS能ping通，或者有其他延迟更低的公网IP能ping，可填写，作为检测依据。

提示：此项建议由专业的技术人员评估后再填入检测IP。

2.3、带宽配置——配置线路的带宽，比如上行 20M 下行 100M 的拨号光纤，可以配置上行为2000KB，下行 10000KB。配置线路带宽非常重要，智能流控根据所配的带宽自动限速。（需要勾选“启用智能流控”的勾选项，配置带宽的值才生效）

3、配置分流规则

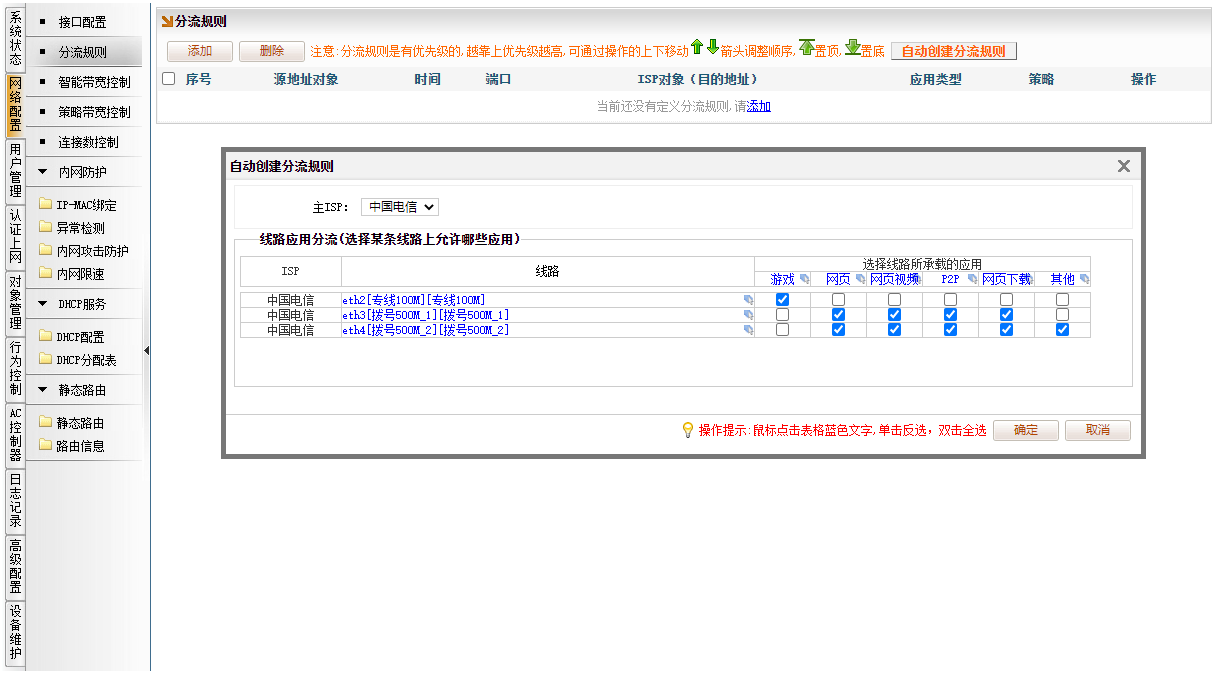

单线路可以不配置分流规则；多线路，必须配置分流规则。[网络配置]→[分流规则]，点击“自动创建分流规则”。比如三个WAN口，通过自动创建分流规则，可选择线路承载哪些应用。勾选后点击“确定”。

比如下图所示，光纤100M + 2条500M 拨号的组合，期望游戏走光纤，网页、网页视频、P2P、网页下载走拨号，其他还是走光纤的。[网络配置]→[分流规则]，点“自动创建分流规则”，勾选如下选项，点保存。

备注：“其他” 表示聊天，语音，远程，未知应用等。

备注：多线路的负载均衡，比如有通俗说法的“带宽叠加”，就是由分流规则来实现的。更多关于分流规则的技术详解，请咨询百为技术支持工程师咨询。或者可登录百为的文档中心

http://doc.bytevalue.com ，搜索关键字“分流”查看学习。

三、网吧用户配置

配置策略带宽控制

说明：路由有智能流控功能，有自动限速。但考虑网吧存在内网客户机中毒，或者广告无节制的上传；以及大流量的下载，造成无盘回写压力大的影响。建议也配置个手工固定限速。

比如：网吧是一条100M的对等光纤 + 两条上行50M下行500M拨号为例。限速每个机器上行600-800KB，下行3000-5000KB， P2P限制允许的百分比为上行70%，下行70%。

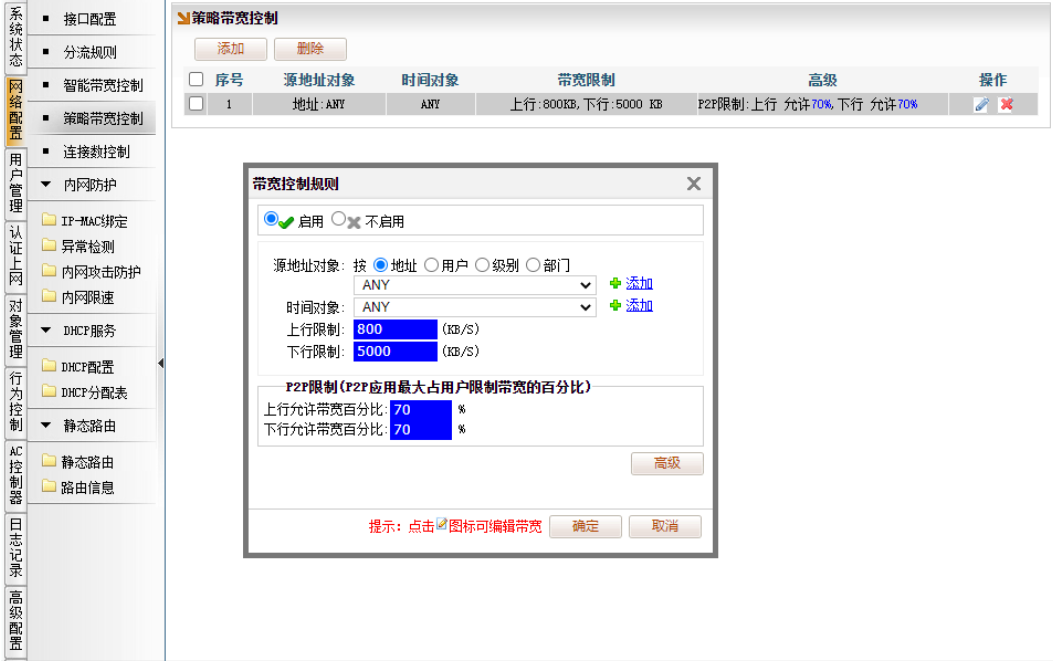

[网络配置]→[策略带宽控制]，点“添加”。每个机器上行不超过800KB,下行不超过5000KB。（ANY表示任意，即任何人、任何时间）。如下图所示，

建议游戏更新服务器，单独限速，限速放大点。比如游戏更新服务器IP为，192.168.1.253配置如下;

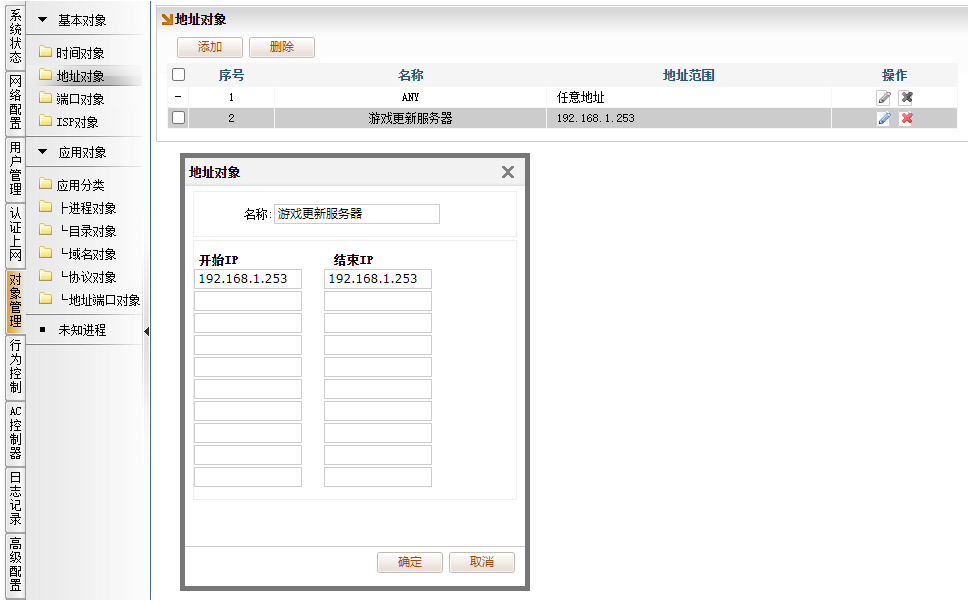

[对象管理]→[地址对象]，点“添加”。命名名称，填入IP，如下图所示

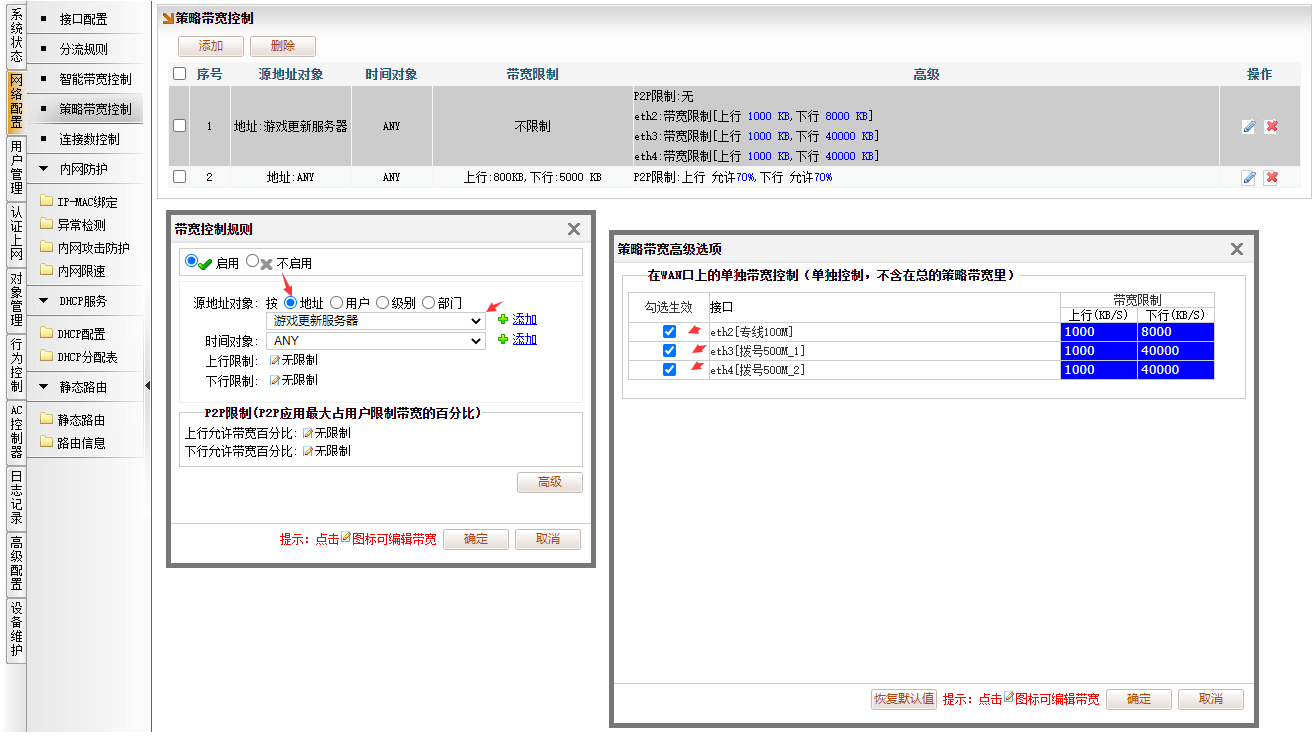

[网络配置]→[策略带宽控制]，点“添加”。地址选择“游戏更新服务器”，点击“高级”，勾选生效开关，填入游戏更新服务器，在每个线路上单独限速的上下行带宽。

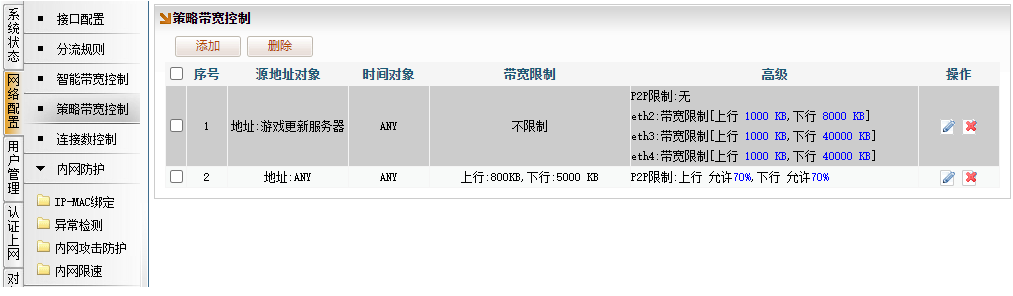

以上图配置说明，高级选项中配置的限速，表示游戏更新服务器，在专线100M，上行不超过1000KB,下行不超过5000KB;在两拨号上行不超过1000KB,下行不超过40000KB。

说明：非高级选项配置的限速，比如客户机限速的上行800KB,下行5000KB，表示客户机在三条线路的限速累加值，即客户机在三条线路的速度加起来，上行不超过800KB,下行不超过5000KB。而高级选项配置，可精确到对每个线路的控制。

添加的限速规则，系统会自动排序。虽然源地址对象“ANY”表示任意机器。但规则第一条已经匹配对“游戏更新服务器”单独限速。游戏更新服务器的限速，不受到第二条规则影响。

四、小区用户配置

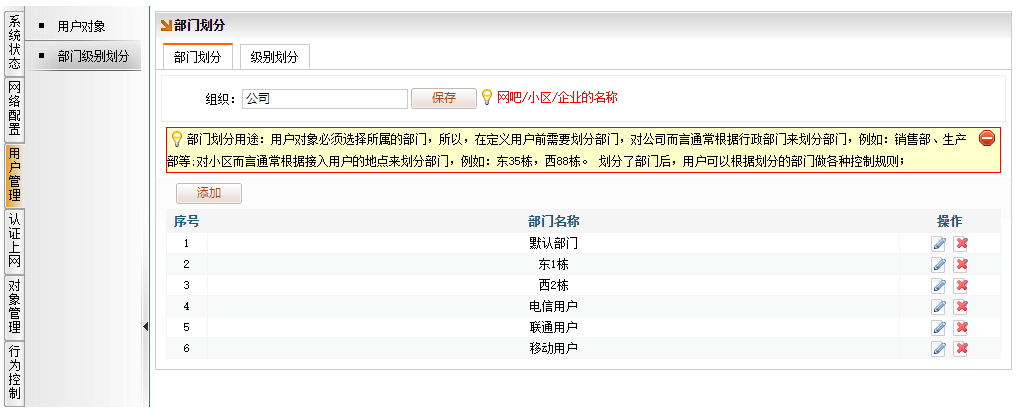

1、添加部门

划分部门——方便管理用户，针对小区场景，列举两种常见的划分方法：

Ø  按接入用户所在地点来划分部门，例如：东1栋，西2栋。

Ø  按接入用户的性质来划分部门，例如：电信用户，联通用户，移动用户等。

如下图所示

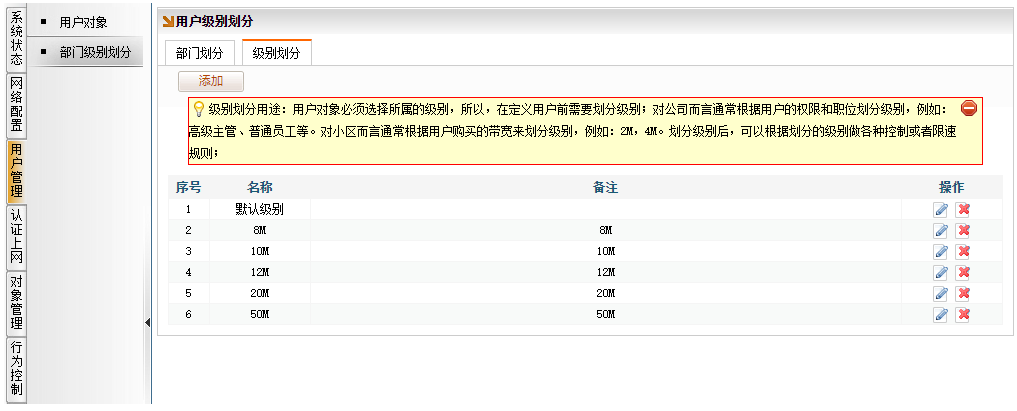

2、添加级别

划分级别——用于关联限速规则。为用户关联不同的套餐类型。例如：8M、10M、12M、20M、50M等。

3、添加用户

[用户管理]→[用户对象]，添加账户和密码，选择认证类型，比如PPPoE拨号。注意选择

“部门”和“级别”。务必将级别选择正确，级别关联了限速规则。

如下图所示，举例添加了用户名：e1a10001，密码：88888888。划分为东1栋，关联级别为20M。

备注：百为官网提供了用户转换工具，可以把其他路由（包括ROS、海蜘蛛、WAYOS）的用户数据转换到百为路由上。具体操作为：

a、 打开http://bytevalue.com/user_tool.html 链接；

b、 把用户数据粘贴到网页文本框，点开始转换按钮；

c、 把转换后的用户信息拷贝出来，点击[批量添加]，快捷键复制进去，完成用户导入；

d、 修改导入用户的级别和部门。

4、配置级别限速

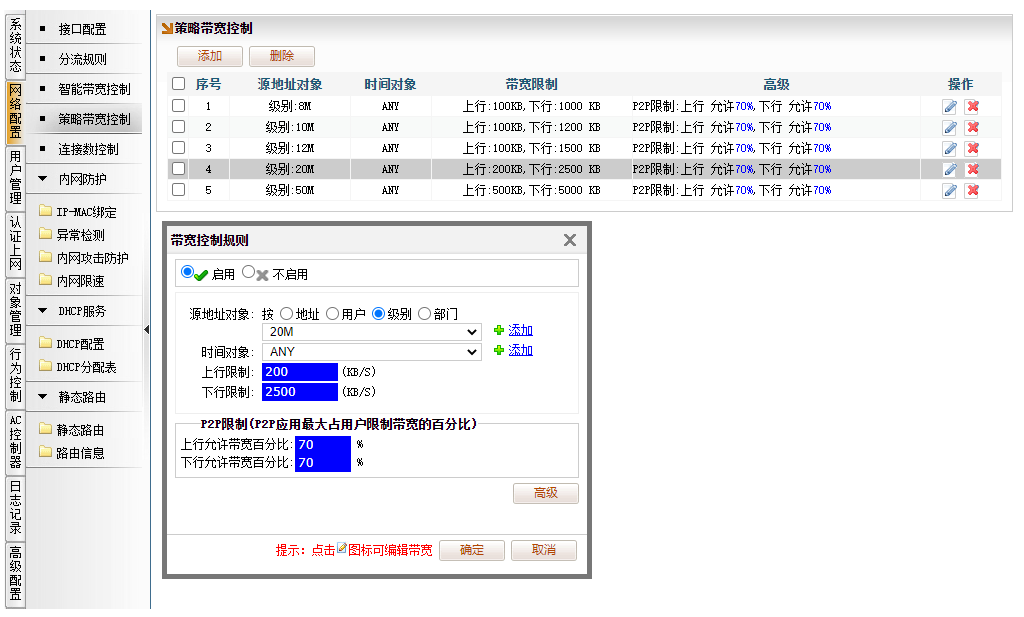

[网络配置]→[策略带宽控制]，添加限速策略，选择“源地址对象”为“级别”，分别配置8M、10M、12M、20M、50M对每个级别限速。比如：

l  8M级别限速上行  100KB下行1000KB

l  10M级别限速上行 100KB下行1200KB

l  12M级别限速上行 100KB下行1500KB

l  20M级别限速上行 200KB下行2500KB

l  50M级别限速上行 500KB下行5000KB

P2P限制允许的百分比为上行70%，下行70%。

备注：考虑到一些小区用户，对视频通话的画质要求高的。如果接入到路由的宽带的上行带宽充足，可适当的放大上行限速。

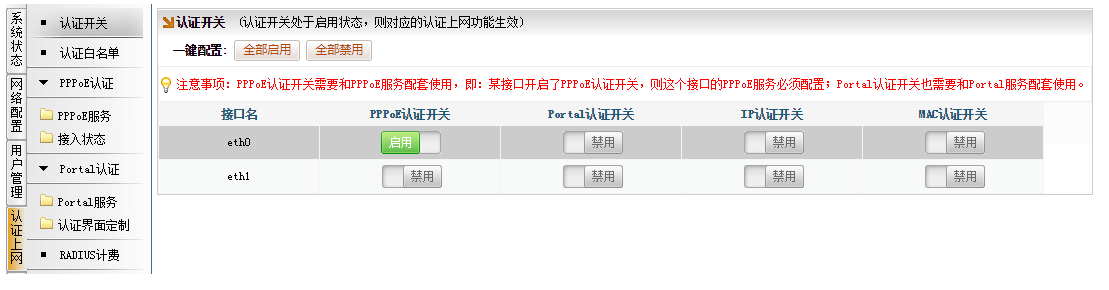

5、启用认证上网

只允许认证过的用户上网。比如只允许eth0（LAN口）的用户通过PPPoE拨号上网。

[认证上网]→[认证开关]，选择 eth0，开启PPPoE认证开关。

注意：必须开启认证，如果不开启认证，有用户知晓路由的LAN口IP，可能存在直接配置IP地址直接上网的可能；其次，需要开启认证，对已经过期的用户拦截上网。

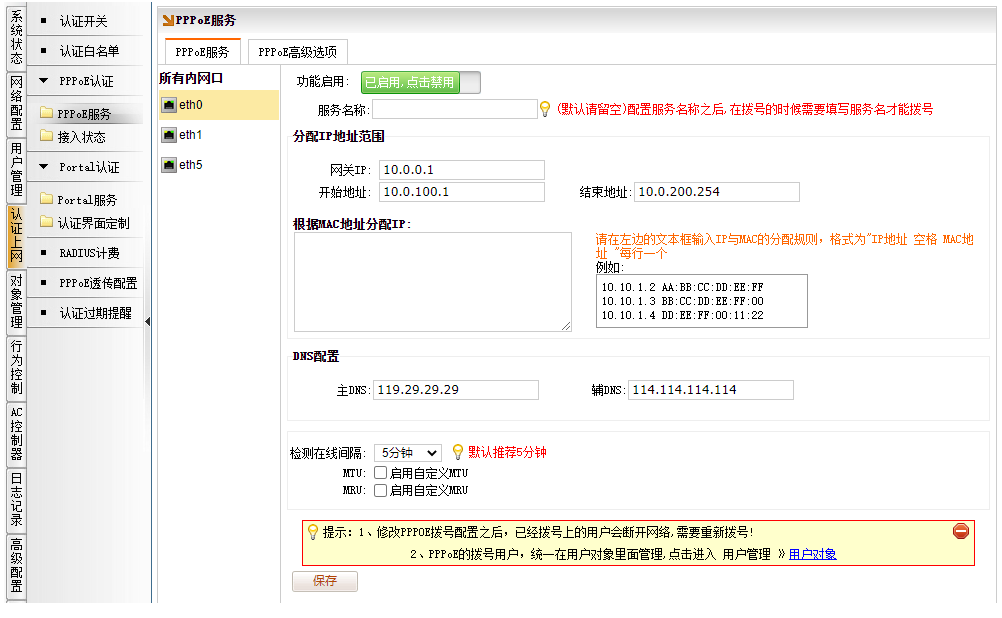

6、启用PPPoE服务

需要在内网口启用PPPOE服务，用户才能拨号上来。比如对eth0启用PPPoE 服务

[用户管理]→[PPPoE服务]→[接入配置]，选择 eth0，修改主 DNS和辅 DNS 为当地的 DNS，点保存

注意：PPPoE服务填入的网关IP、开始地址、结束地址，不能跟[网络配置]→[接口配置]下的,LAN口网段重叠。并且请不要填写公网IP，企图“模拟运营商的IP的形式”分配地址，以免造成上网异常。
